HIWIN上银 OFSW 上银滚珠丝杆接头
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 OFSW 上银滚珠丝杆接头，-HIWIN上银 OFSW 上银滚珠丝杆接头-HIWIN上银 OFSW 上银导轨丝杆3d选型软件 Hiwin精密滚珠丝杠是一种高精度运动控制元件，广泛应用于各种机械设备中。它采用优质的滚珠轴承，具有精确的运动传递、低摩擦、高刚性和良好的回转实施性能。在工业自动化领域中，Hiwin精密滚珠丝杠被广泛运用于数控机床、机器人、精密仪器仪表等领域。它的精密度、稳定性和可靠性大大提高了设备的运行效率和工作精度。除此之外，Hiwin精密滚珠丝杠还具有密封-HIWIN上银 OFSW 上银滚珠丝杆接头--HIWIN上银 OFSW 上银滚珠丝杆接头-

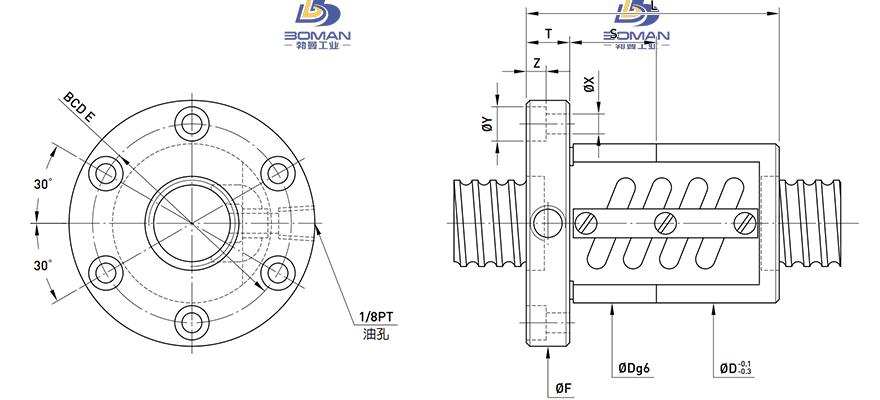

HIWIN上银 OFSW 上银滚珠丝杆接头 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 70 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 64.91 |
|
| 滚珠节圆直径 | 71.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 124 |
|
| 法兰直径 | 170 |
|
| 螺母长度 | 112 |
|
| 螺母安装 | PCD | 145 |
| 额定动负载 | CaN | 3770 |
| 额定静负载 | C0aN | 12506 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 20 |
|
| 法兰安装孔通孔直径 | 13 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 114 |
HIWIN上银 OFSW 上银滚珠丝杆接头此型号部分数据来源于NSK W3205CUG-111Z-C3Z-BB NSKNC车床丝杠
